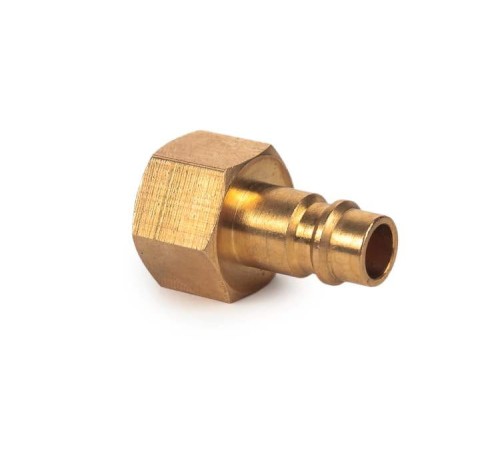

PN Wtyk GW 1/2' Mosiądz
Opis
Typ 26
Seria: mosiądz z mechanizmem ryglującym z hartowanych kołków
Strona L: Wtyk
Strona R: gwint wewnętrzny 1/2” BSP
Opis typu: Najpopularniejszy w Europie typ szybkozłączy (typ niemiecki - typ 26) z mosiężnym korpusem , jednostronnie odcinających - z zaworem umieszczonym w gnieździe. System mosiężny jest wyposażony w mechanizm ryglujący wykonany z hartowanych, stalowych kołków, umożliwiających współpracę ze złączami stalowymi.
- Typowe zastosowania: Najczęściej stosowany system szybkozłączy pneumatycznych. Używany zarówno w przemyśle przez profesjonalistów, jak i w zastosowaniach amatorskich.
- Sposób odcięcia wypływu: jednostronnie odcinające, zawór umieszczony w gnieździe
- Średnica nominalna: 7,2 (7,5)
- Korpus: mosiądz
- Zawór: brak
- Sprężyna: stal AISI 301
- Mechanizm ryglujący: Dwa kołki ze stali hartowanej
- Uszczelnienia: Kauczuk NBR
orientacyjne wymiary, podane w celu ułatwienia identyfikacji typu szybkozłączy
- A: 12,0mm
- B: 9,9mm
- C: 12,0mm
- D: 9,96mm
- E: 4,5mm
- F: 1,2mm
- G: 1,9mm
- H: 2,8mm
