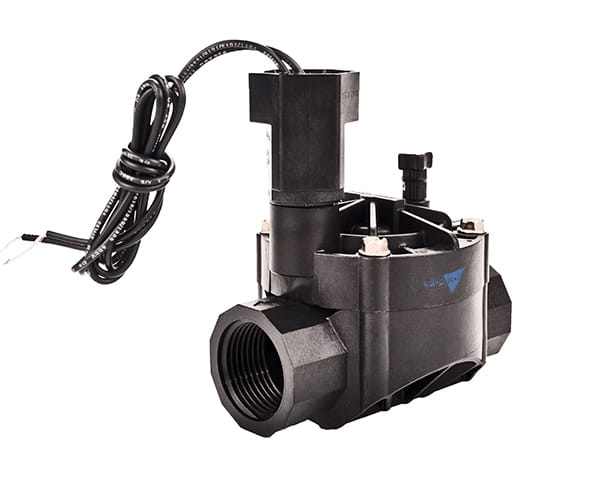

Elektrozawór 1" RainBird 100-HV - DRA

Elektrozawór membranowy z serwowspomaganiem do automatycznych systemów nawodnieniowych.

W zaworach elektromagnetycznych o znacznych średnicach przelotu konieczne jest użycie relatywnie dużych sił do zmiany położenia elementu zamykającego przepływ. Wytworzenie takiej siły z pomocą cewki elektromagnetycznej wymagałoby użycia cewki o dużych gabarytach i dużej mocy. Rozwiązana konstrukcyjne zaworów elektromagnetycznych serwowspomaganych wykorzystują energię przepływającego gazu lub cieczy do procesu zamykania lub otwierania zaworu.

https://pl.wikipedia.org/wiki/Zaw%C3%B3r_elektromagnetyczny_serwowspomagany

ZAWORY SERII HV
Znakomita wydajność. Niezrównana trwałość.
 Kompaktowa konstrukcja, promień
obrotu 6,5 cm w przypadku ciasnego
rozmieszczenia
 Możliwość wyboru narzędzi do
otwarcia zaworu (klucz nasadowy,
śrubokręt krzyżakowy, śrubokręt
płaski)
 Membrana umieszczona
mimośrodowo zapewnia płynne
zamykanie i mniejsze uderzenie
hydrauliczne

WŁAŚCIWOŚCI

• Łatwość obsługi
- Uniwersalne śruby niewypadające umożliwiają
łatwiejsze utrzymanie
- Szybki dostęp do membrany przymocowanej
tylko czterema śrubami
- Trzpień ustalający pozycję membrany w celu
niezawodnej pracy
• Niezawodność
- Korpus z polipropylenu z dodatkiem włókna
szklanego dla wzmocnienia
- Normalnie zamknięty dla przeciwnego kierunku
przepływu
- Bezproblemowa konserwacja z wykorzystaniem
jedynie kilku części
- Membrana Buna-N z samoczyszczącym się 200
mikronowym, wejściowym filtrem wody i
sprężyną ze stali nierdzewnej
• Wszechstronność
- Działanie przy niskich przepływach i w
aplikacjach Xerigation®, gdy filtr RBY jest
zainstalowany na dopływie
- Zewnętrzny spust do ręcznego przepłukiwania
systemu z zabrudzeń i pozostałości podczas
instalacji i rozruchu systemu
- Wewnętrzny spust do obsługi ręcznej bez
rozprysku

DANE TECHNICZNE

Ciśnienie: od 1,0 do 10,3 bar
Przepływ: 0,05 do 6,82 m3/godz;
dla przepływów poniżej 0,68 m3/godz;
lub dowolnej aplikacji Xerigation®,
należy zastosować filtr RBY-100-200MX
zamontowany na dopływie
Temperatura: temperatura wody do
43°C; temperatura otoczenia do 52°C

PARAMETRY ELEKTRYCZNE

Elektrozawór 24 VAC 50/60 Hz
Maksymalny prąd rozruchu: 0,250 A przy 60 Hz
Prąd pracy: 0,143 A przy 60 Hz
Rezystancja cewki: 52 do 55 Ohm
WYMIARY
Wysokość: 11,7 cm
Długość: 11,2 cm
Szerokość: 7,9 cm
